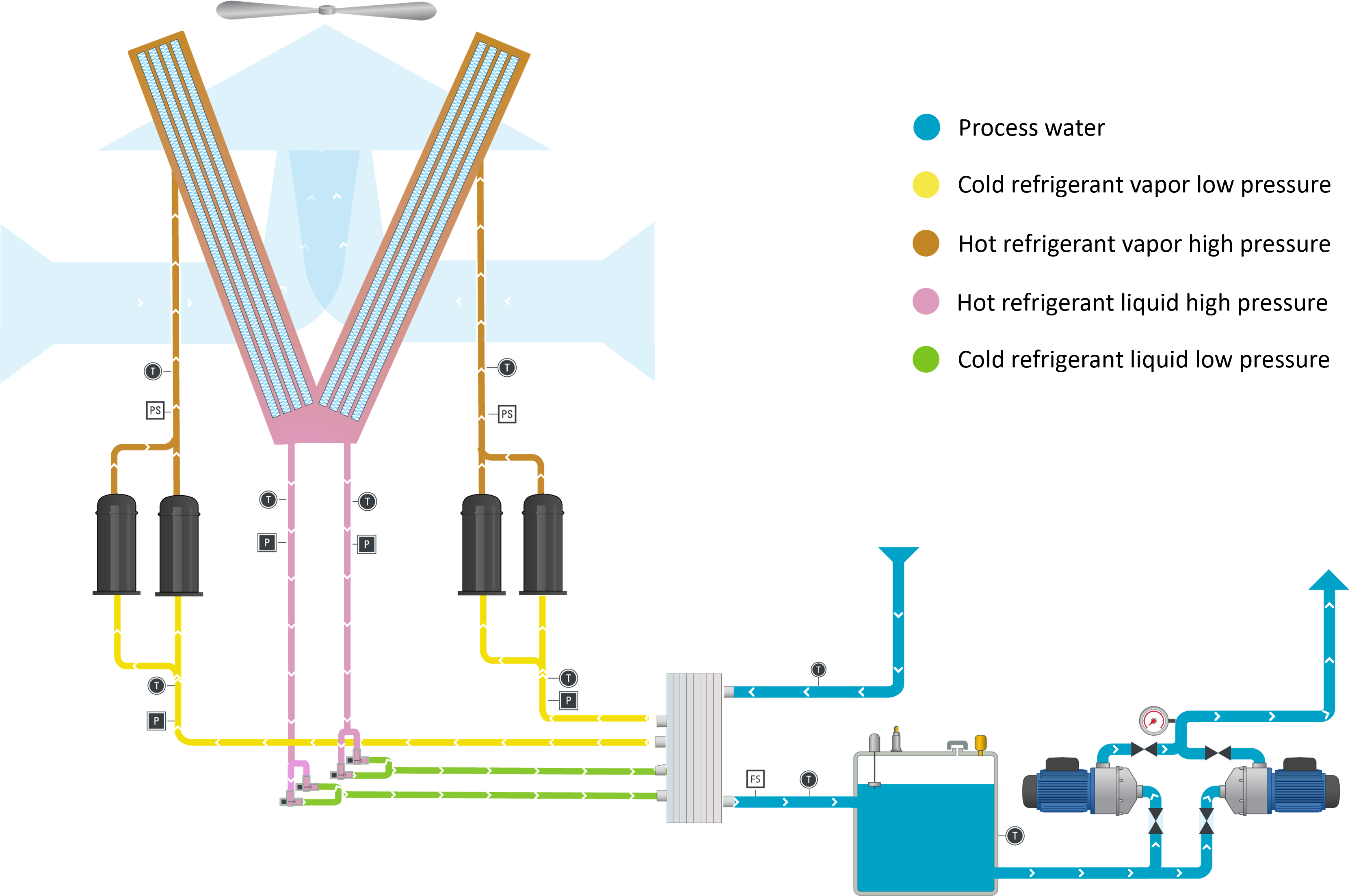

Vývojový diagram TCS

Prietok vzduchu

Vzduch prechádza cez mikrokanálové kondenzátory, v ktorých sa znižuje tlak a teplota chladiaceho média. V hornej časti jednotky vytvárajú axiálne ventilátory s reguláciou otáčok prúdenie vzduchu, pri ktorom sa plne prejaví ich účinnosť, najmä pri čiastočnom zaťažení.

Prietok chladiaceho média

Chladivo udržiavané pod nízkym tlakom sa vyparuje v blízkosti zdroja chladu: odparovaním absorbuje teplo z odparovania zo zdroja chladu a ďalej ho ochladzuje. Chladiaci plyn sa stlačí na vyšší tlak s využitím mechanickej energie (elektrickej). Chladiaci plyn pod vysokým tlakom a pri vysokej teplote sa kondenzuje v blízkosti zdroja tepla: kondenzáciou prenáša teplo do zdroja tepla. Chladiaca kvapalina s vysokým tlakom sa vráti na nízky tlak, ktorý mala na začiatku. Nízky tlak podporuje jej vyparovanie aj pri nízkych teplotách, ako je teplota zdroja chladu. Cyklus sa končí a začína sa od začiatku.

Prietok vody

Prúd horúcej vstupnej vody prechádza cez výparník, kde prúd chladiaceho média pri nízkom tlaku zníži teplotu vody odoberaním tepla a odparovaním chladiaceho média. Po prechode výparníkom prúdi voda do nádrže na vodu so sústavou bezpečnostných zariadení. Potom prúdi do čerpadlovej zostavy, ktorá pozostáva z jedného alebo dvoch čerpadiel s rôznymi verziami výstupného tlaku, ktoré privádzajú chladenú vodu do aplikácie.
