Technické údaje 13 bar

ZR 75-160 VSD+ Tech Specs 13 bar


TYPE	Working pressure (1)			Free Air Delivery FAD (2)			Installed motor power	Noise level (3)	PACK
TYPE		bar(e)	psig	l/s	m³/min	cfm	kW / HP	dB(A)	kg	lb
ZR 75 VSD⁺– 13	Minimum	9	131	78.5 – 185.6	4.71 – 11.14	166.3 – 393.3	75 / 100	67	2500	5512
ZR 75 VSD⁺– 13	Effective	10.4	150	77.2 – 184.5	4.63 – 11.07	163.6 – 391	76 / 100	67	2500	5512
ZR 75 VSD⁺– 13	Maximum	13	189	75.6 – 148.6	4.54 – 8.92	160.2 – 314.8	77 / 100	67	2500	5512
ZR 90 VSD⁺– 13	Minimum	9	131	78.5 – 232.7	4.71 – 13.96	166.3 – 493	90 / 120	68	2500	5512
ZR 90 VSD⁺– 13	Effective	10.4	150	77.2 – 231.7	4.63 – 13.9	163.6 – 490.9	90 / 120	68	2500	5512
ZR 90 VSD⁺– 13	Maximum	13	189	75.6 – 190	4.54 – 11.4	160.2 – 402.5	90 / 120	68	2500	5512
ZR 110 VSD⁺– 13	Minimum	9	131	78.5 – 276.6	4.71 – 16.59	166.3 – 586	110 / 150	68	2500	5512
ZR 110 VSD⁺– 13	Effective	10.4	150	77.2 – 275.7	4.63 – 16.54	163.6 – 584.2	110 / 150	68	2500	5512
ZR 110 VSD⁺– 13	Maximum	13	189	75.6 – 232.2	4.54 – 13.93	160.2 – 492	110 / 150	68	2500	5512
ZR 132 VSD⁺– 13	Minimum	9	131	78.5 – 329	4.71 – 19.74	166.3 – 697.2	132 / 175	69	2500	5512
ZR 132 VSD⁺– 13	Effective	10.4	150	77.2 – 328.4	4.63 – 19.7	163.6 – 695.8	132 / 175	69	2500	5512
ZR 132 VSD⁺– 13	Maximum	13	189	75.6 – 284.7	4.54 – 17.08	160.2 – 603.2	132 / 175	69	2500	5512
ZR 145 VSD⁺– 13	Minimum	9	131	78.5 – 360.2	4.71 – 21.61	166.3 – 763.2	145 / 200	72	2500	5512
ZR 145 VSD⁺– 13	Effective	10.4	150	77.2 – 359.6	4.63 – 21.58	163.6 – 762	145 / 200	72	2500	5512
ZR 145 VSD⁺– 13	Maximum	13	189	75.6 – 316.8	4.54 – 19.01	160.2 – 671.3	145 / 200	72	2500	5512
ZR 160 VSD⁺– 13	Minimum	9	131	78.5 – 395.9	4.71 – 23.75	166.3 – 838.8	160 / 215	72	2500	5512
ZR 160 VSD⁺– 13	Effective	10.4	150	77.2 – 395.5	4.63 – 23.73	163.6 – 837.9	160 / 215	72	2500	5512
ZR 160 VSD⁺– 13	Maximum	13	189	75.6 – 356.8	4.54 – 21.41	160.2 – 755.9	160 / 215	72	2500	5512

(2) Výkon zariadenia meraný podľa normy ISO 1217, príloha E, vydanie 4 (2009) Referenčné podmienky: – relatívna vlhkosť 0 %, – absolútny tlak prívodu 1 bar (14,5 psi), – teplota nasávaného vzduchu 20 °C (68 °F). Dodávka voľného vzduchu (FAD) sa meria pri efektívnom prevádzkovom tlaku.

(3) Hladina vysielaného akustického tlaku na pracovisku hodnotená váhovým filtrom A (LpWSAd). Namerané podľa normy ISO 2151: 2008 s využitím normy ISO 9614/-2 (metóda snímania intenzity zvuku). Pomocným korekčným koeficientom (+/– 3 dB(A)) je celková hodnota nepresnosti (KpAd) v súlade s predpismi vykonávania testovania.

– Špeciálna povrchová úprava a tesnenia navrhnuté tak, aby zvládli vyššie teploty.

– Olejový chladič bol prepracovaný tak, aby zvládal vyššie teploty oleja.

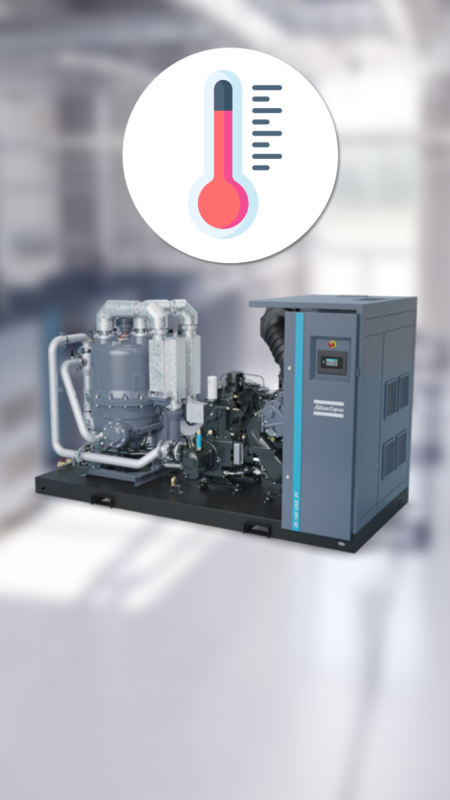

Regulácia teploty

– Špeciálna povrchová úprava a tesnenia navrhnuté tak, aby zvládli vyššie teploty.

– Olejový chladič bol prepracovaný tak, aby zvládal vyššie teploty oleja.

– Prevodové súkolesie špeciálne vybrané na tlak vývodu 13 bar.

– Medzistupňový tlak je optimalizovaný prostredníctvom kontroly otáčok vysokotlakového stupňa.

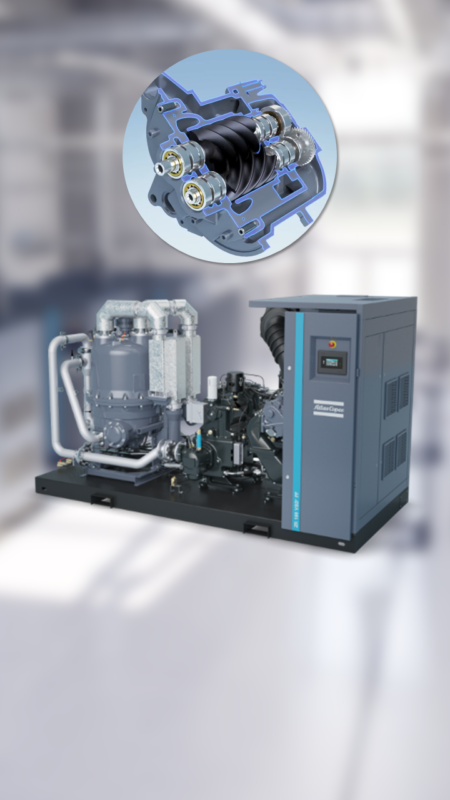

Optimalizáciu výkonu

– Prevodové súkolesie špeciálne vybrané na tlak vývodu 13 bar.

– Medzistupňový tlak je optimalizovaný prostredníctvom kontroly otáčok vysokotlakového stupňa.

¹– Špeciálna povrchová úprava a tesnenia navrhnuté tak, aby zvládli vyššie teploty. – Olejový chladič bol prepracovaný tak, aby zvládal vyššie teploty oleja.

²– Prevodové súkolesie špeciálne vybrané na tlak vývodu 13 bar. – Medzistupňový tlak je optimalizovaný prostredníctvom kontroly otáčok vysokotlakového stupňa.
